Kolmapäev, 27. detsember 2017

Audes 012 kõlarite taastamine

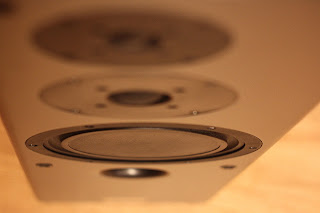

Need sümpaatsed Audes 012 kõlarid. Estonia 35AC-021(-1) järeltulijad, millel stiilselt ümmargune musta värvi kärgbass mürisema pandud.

Kuuldatavasti kogus Audes kokku RET tehase Estonia kärgbassid ja kasutas neid, et toota tänapäevasem variant sellest bassikast - 75w82-8.



Sattusin taas ühe kuulutuse peale, mis huvi pakkus. Seekord siis Audes 012 kõlaripaar. Väidetavalt mõlemad kärgbassikad ragisesid. Kohapeal selgus, et ka mõlemad keskvaljukad ei teinud piuksu. Aga müüja oli vastutulelik ja sain kõlaripaari lõpuks täitsa okei hinnaga.

Asusin ühel mõnusal nädalavahetusel kõlareid lahkama, et välja uurida, milles kühvel.

Kesksageduste puhul selgus, et mähisetraat oli katki ja mõlemal õnneks sellises kohas, kus ta liigub klemmidelt poolini. Teisisõnu - parandatav.
Ühte valjukat oli keegi juba parandanud korra, katsusin ise paremini teha.
Asemele läks jupike head vasktraati, mille ettevaatlikult kokku jootsin ja joodetud koha õrnalt liimiga katsin.


Teiseks võtsin ette kärgbassid.

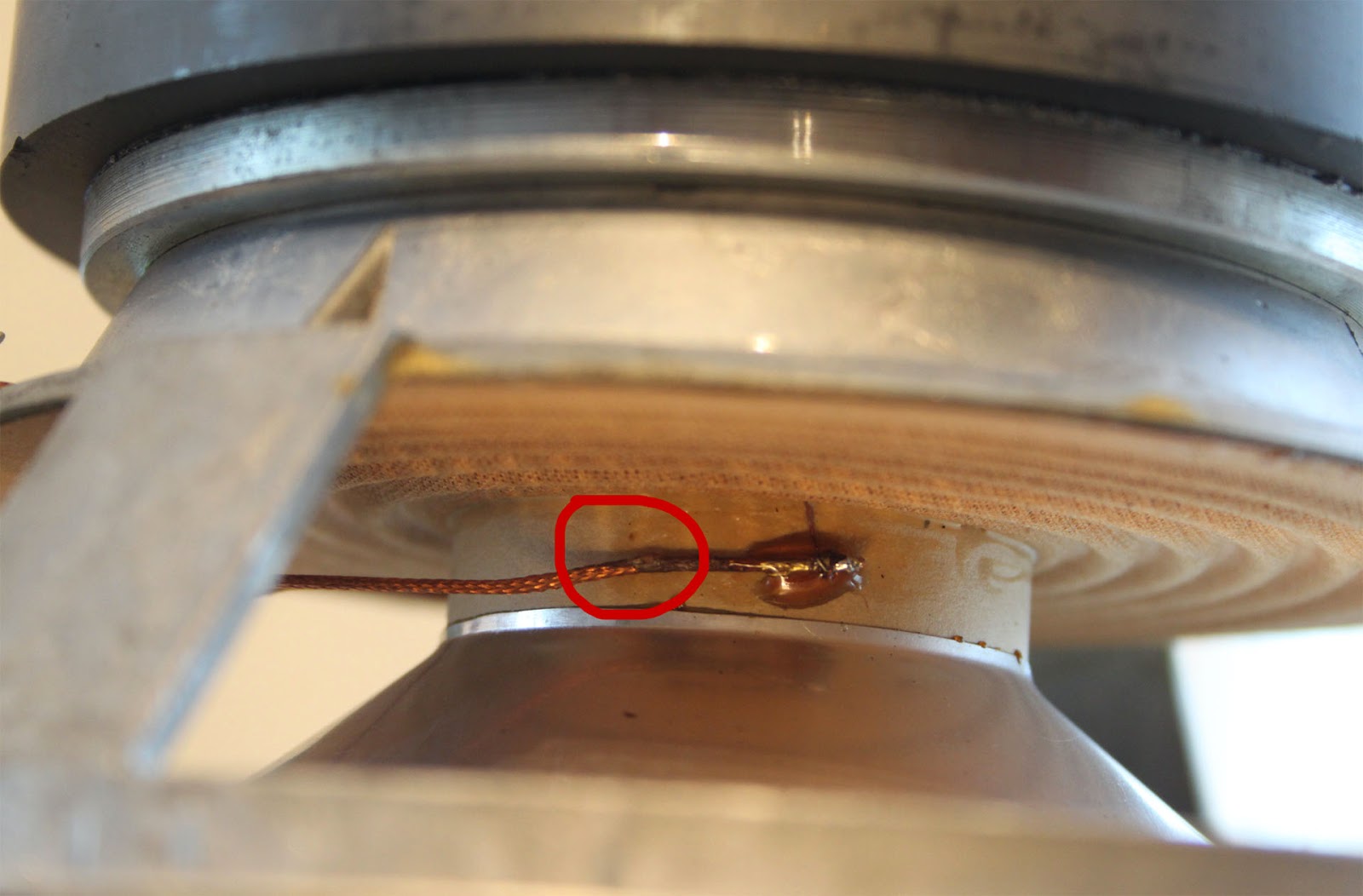

Nende puhul selgus, et vuntsid olid katki kulunud.



Vuntsid purunesid mõlemal kõlaril sealt, kus nad on ühendatud võnkepooli traadi külge ja liimitud võnkepooli toru külge.

Põhjuseks võis olla kehv vuntsi materjal või see, et liimiga ei kaetud seda osa, kust vunts oli tinaga üle tehtud kuna vunts on sealt jäik ning vibratsioon raputab ta sealt puruks.

Asusin vuntsi otsingutele Eestist ja välismaalt ning lõpuks sattusin hoopis kohaliku elektrooniku juurde.
Härrasmees müüb mootoriharjadele mõeldud vuntsimaterjali. Võrreldes kõlari vuntsidega on vahe selles, et kõlaritel on sees nöör, tema poolt pakutud variant täisvaskkiud - pooled ühtepidi, pooled teistpidi. Võimalik, et induktiivsuse vähendamiseks aga mine sa tea. Väga elastsed.

See tundus kõikidest variantidest vastupidavaim variant. Kes soovib temalt vuntse osta, siis soovitan soojalt - Kontakt

Valmistasin vuntsid ette, jootes ettevaatlikult tina vuntside otsa, jälgides, et tina sees kaugemale ei jookse, kuna see võib märkamatult viia enneaegse purunemiseni.


Jootsin vuntsid võnkepooli traadi külge ning katsin vuntsi ühenduskoha võnkepooli poolt kahekomponendilise epo liimiga. Jootsin ja ühendasin ka klemmipoolsed kohad ära ning fikseerisin vuntsid nipokaga, et liim õigesti ära kuivaks. 24 tundi ootamist.


Vuntsid valjukatel valmis joodetud.


Mõõtsin kõlaritel takistused, kontrollisin võnkepoolid üle ja pöörasin kõlarid kastides vastavalt, et gravitatsioon võnkepooli asendit komplimenteeriks.

Kõik elemendid küljes ja proov - Muuska kõlab ja väga hästi. Bassid mürisevad. Vokaal tuleb kenasti ka läbi keskmiste kõlarite. Kannatab ka suuremat võimsust.

Loeks siis need kõlarid täisväärtuslikuks, millel loodetavasti üks tüüpviga kehvade vuntside näol likvideeritud.


Kui kellelgi on pakkuda vuntsivigadega 75w82-8 kärgbassikat, võib mulle pakkuda, kuna ma võtaks siiski mõne igaks juhuks varuks. Kirjuta tafkaaudio (ätt) gmail.com

Mõnusaid helivõnkeid kaamoseperioodiks!







Pühapäev, 15. oktoober 2017

Tutikate Estonia 35AC-021 kõlarite unboxing

Silmasin ostumüügiportaalis ühte ähmast kuulutust, kus pakuti väidetavalt tutikaid Estonia aktiivkõlareid.
Mõtlesin kohe 25АСА-II kõlarite peale, mis iseenesest väga ahvatlevad ei ole.
Tavaliselt eiran sellised kuulutusi, kuid seekord otsustasin lähemalt uurida.

Pika selgitamise peale selgus, et tegemist on hoopistükis ainuõigete 35AC-021 kärgbassidega kõlaritega, veel originaalpakendis ja avamata. Ei mõelnud üldse pikalt ning soetasin need ära.
Mõtlesin, et tutvustaks natuke, mis sellises ajaloolises pakendis ka on.

Ja rändame siis korraks ajas tagasi ja sukeldume kastidesse, mis tulid 1990. aastal Punase RET'i tehasest.


Kastidel on peal kirjad, mis lubavad samasuguseid kaste üksteise peal mitte rohkem kui 5tk hoida. See ilmselt paneb paika kõlarite raskustaluvuse, ehk 24 x 5 = 120 kg. Korralik täiskasvanud mees saab seega vabalt kõlari peal istuda.


Avades kasti ülevalt, vaatab ühes kastis meile vastu tehniline pass, milles on tehnilised andmed, igasugu garantii, paki sisu, palju muud vene keeles ning kõlarifiltrite skeem.


Mõlemal kõlaril on kaasas kõlarijuhe, korraliku isolatsiooniga ja stiilselt kokku pakitud, nagu pildil näha.


Ahjaa, kastidel oli peal ka hind ning 160 rubla asemel oli peale märgitud soodushind 140 rubla. Pildilt on ka näha, miks see soodukas oli - riidest kõlarikatete asemel olid ainult nende raamid. Tavaliselt see Estonia omanikku ei morjenda, sest ei tea palju inimesi, kes neid kasutaks. Pealegi annab see vajadusel võimaluse tänapäevane akustiline riie asemele panna, mis peaks heliomadustelt isegi parem olema.


Kõlareid ise tutikatena on väga vinge vaadata. Uueväärsust reedavad pleekimata plastikkatted ja spoon ning erinevatel plastikdetailidel on veel pisikesed tehase jääkjupid küljes, mis muidu ajaga ära kuluvad kui keegi neid ise just ära ei võta.



Võrdluseks viis aastat noorem vennaraas: 1990 aasta (seeria number 80529) vs 1985 aasta (seeria number 1377).


Ja nüüd saab elus esimest korda Estonia kõlareid sisse mängida :)
Tänan, et minuga korraks ajas tagasi rändasid!

Reede, 22. september 2017

Estonia kärgbassi 50гдн-1 tsentreerimine

Vahel juhtub, et bassikõlar krabiseb või sahiseb naljakalt.
Vahel on põhjuseks praht võnkepooli vahel.
Vahel on põhjuseks vigane sukk.

Vahel aga, on põhjuseks hoopis see, et valjuhääldi liikuv osa on tsentrist väljas ehk võnkepool käib magnetpilus vastu magnetit.

See võib juhtuda, kui valjuhääldit helivõimsusega kuritarvitada.
Raskema liikuva osaga valjuhääldite puhul võib ka gravitatsioon seda koostöös ajahambaga põhjustada. Sellisel juhul aitab vahest, kui valjukas oma pesas 180 kraadi keerata.

Mõnikord ei ole aga muud teha, kui kirurgi mängida ehk valjukas lõhki lõigata ning uuesti ära tsentreerida.



Ja seekord sattuski just see viimane variant!

Ega pikka juttu ei teinud, kunagi olen seda protseduuri sooritanud, ent otsustasin end veidi internetis meetodite ja vahendite näol harida ning leidsin väga hea variandi, kuidas valjukat tsentreerida.

Selleks võtame valjuhääldi kastist välja, eemaldame juhtmed ja plastikkatte.


Eemaldame kaitsevõre koos plastiliiniga.
Ettevaatlikult meelitame kummilõdviku valjuka korvi küljest lahti. Selleks kasutame väiksemaid sõrmi ja midagi teravamat näiteks noa või kruvikeeraja lapik ots. Tegelikult teeme kõiki asju ettevaatlikult, seega ma ei hakka seda sõna siin korrutama.

Lõdvik on liimitud elastse kummiliimilaadse liimiga, vajadusel tilgutame näiteks alksi vahele, et hõlbustada seda protsessi. Õnneks tuleb see hõlpsasti lahti.
Puhastame nii valjuka korvi kui kummilõdviku ära. Valjuka korvi teeme küünelakieemaldajaga puhtaks, lõdviku alkoholiga, näiteks.



Nüüd tuleb põnev hetk. Lisame pesulõksud nelja vastassuunda toetamaks kummilõdvikut vastu korvi. Vajutame ükshaaval kärgplaadile samadesse äärtesse kus pesulõksud ja kuulame, kas võnkepool käib vastu. Kui kuskile käib vastu, siis kohendame lõdvikut pesulõksude all ja proovime uuesti.
Samamoodi vajutame ka kärgplaadile alt poolt, et simuleerida võnkepooli liikumist ettepoole ning kuulame taas.


Mäng käib millimeetrite peale ja tegelikult ka vähem, seega nõuab täpset seadistamist.
Kui nüüd kõigist neljast suunast käib ühtemoodi ja mitte vastu, siis lisame igaks juhuks ühed pesulõksud, et lõdvikut paremini paigal hoida.
Kontrollime taas, et kummilõdvik kogemata nihkunud pole.


Peale seda hakkame kummilõdviku alla liimi lisama, kus pesulõkse pole. Kasutame näiteks Moment 88 liimi. Väga elastne, ei kuiva hetkega ära ja lihtne eemaldada, kui jääke peaks tekkima. Pintsliga kanname liimi ühtlaselt mõlemale pinnale.
Laseme liimil natuke vabas õhus olla. Selleks võime pastaka või midagi vahele panna, et kuivamisvastase aine aurud välja pääseks.
Pressime kummilõdviku vastu korvi kenasti, niiet tunneme kuidas liim oma head tööd seal all teeb.
Kontrollime taas, ega kummilõdvik kogemata nihkunud pole.



Kui need ääred on tehtud, siis hakkame lõkse ära võtma ja nende alla liimi lisama. Lisame igaks juhuks ülekattega eelmistesse kohtadesse, et kuhugi puudu ei jääks.
Kontrollime vahepeal, ega kummilõdvik kogemata nihkunud pole.



Liim haakub üsna pea kinni ning nüüd vajutame tugevasti liimitud äärtesse, et liim oma rolli siin elus täidaks.
Igaks juhuks kontrollime viimast korda, ega kummilõdvik kogemata nihkunud pole.

Puhastame kärgplaadi ja hooldame kummilõdviku silikoonõliga. Valjukas tänab vastutasuks bassiga veel aastaid.



Paneme valjuhääldi kokku ja laseme liimil 24 tundi surve all seista, et ta hoolikalt oma tulevaste tegude üle järgi mõtleks.



Kui kõik on õigesti tehtud ja ebaõnn meid ei saada, siis 24 tunni pärast naudime taas võõrhelivaba bassikõlarit!

Laupäev, 16. september 2017

Vahvliküpsetaja Volta taastamine

Vanaemal seisis üks vahvliküpsetaja.  Ema teadis sellest rääkida, et kui ta väike oli, valmisid sellega maitsvad vahvlid.
Viimane kord oli aga selline lugu, et seadme juurest viskast tuld ja sädemeid. Nenditi, et nii oli ebamugav vahvleid teha ja jäigi ta pikaks ajaks seisma.

Otsustasin selle vahvliküpsetaja korda teha, ära taastada ja natuke ka modernset puudutust juurde lisada.

Aga mis mõttes vahvliküpsetaja? Kas see polegi siis audioblogi? Kuna mulle meeldib vanadele kvaliteetsetele asjadele uut elu sisse puhuda, siis mõtlesin, et  sobiks ka siia jagada.

See vahvliküpsetaja taastamine oli mu kinnisidee juba pikka aega ja kaardistasin ära tegevused:
  • Sädemeid tekitas katki läinud keraamika voolupistiku ümber, mis keresse lühist andis. Korras keraamika oli vaja asemele leida.
  • Toitejuhe eluräbal ja ohtlik. Vajab uut.
  • Vahvliküpsetaja oli kümneid aastaid kogunud vahvlimahla endasse. Vajas puhastamist ja poleerimist.
  • Rõvedad vanad poldid välja vahetada.
Kuigi leidsin keraamika parandamiseks vastava liimi ja tõrviku, siis otsustasin korralikult teha ja üks varuosadeks vahvliküpsetaja leida. Lõpuks ta mul õnnestuski leida enam vähem hinnaga.



Sealt oli mul vaja ainult seda juppi



Ka juhtme otsustasin lahedama teha. Võtsin selleks PC arvuti toiteploki juhtme, mis on piisavalt jämmu, otsisin kuumuskindla rüü huvitava tooniga, mis sinna peale kaitseks panna. Välimuse mõttes tahtsin, et ta seal tuugalt ümber oleks ja upitasin teda 2 tundi sinna otsa, lõpuks käed villis. Lõpptulemus oli tüüne, eriti varasemat varianti arvestades.




Vahetasin koledad poldid ära ja paar tihendit sees.



Viimasena poleerisin ka metallist korpuse ära.


Ja valmis ta saigi!



Olen ka juba vahvleid nendega küpsetanud ja tulemus on ikka väga hea.

Sama vahvliküpsetajat kasutavad näiteks ka Vahvlihaldjad [Link] oma maitsvate vahvlite küpsetamisel.

Pühapäev, 4. juuni 2017

Estonia 010 toomine tänapäeva

Just õigel ajal kirjutas mulle üks Estonia 010 võimendiskomplekti omanik. Kurtis, et võimendil kaitse peal ja mängida ei luba. Samuti oli huvi võimendi õiglasemalt muusikanoote mängima panna. Vastupanu osutada palju ei suutnud ning võtsin väljakutse vastu.

Huvi ja põnevus oli suur kui komplekti lahti kruvisin ja vajaminevaid tegevusi kaardistama hakkasin. Vastu jõllitav vaatepilt tegi aga morniks, sest seestpoolt see komplekt väga ilus ei olnud.

Eelvõimendi ehk UP:
  • Tore, et DIN sisendid-väljundid ka nüüd RCA'na saadaval, aga jootmistöö ja juhtmete vedamine ei olnud väga hästi tehtud. Kuidagi see siiski toimis ja ei hakanud seda šedöövrit ise näppima.
  • Tore oli ka see, et eelvõimul juba toitelüüdid vahetatud. Vahetusse läksid veel kõik ülejäänud lüüdid, kaasa arvatud 2 bipolaarset signaaliahelas.
  • Eelvõimendil ei töötanud tämbrite reguleerimine vasakul kanalil. Selgus, et mõned konded olid plaadilt lahti joodetud ning üks transs tämbritel läbi põlenud. Vea aitas üles leida ja likvideerida Toomas. Aitäh!
  • Nupud said vajaliku puhastuse ja õlituse.
  • Minu jaoks kõige põnevam tegemine on tämbriosa loudnessi modifikatsioon peale mida noodid korrektsemalt paika lähevad. Võimendist tulev heli meenutas palju rohkem muusikat.


Lõppvõimendi ehk UM:
  • Tore, et Din sisendi kõrval ka RCA'd, aga seestpoolt nägi see natuke hirmus välja. Paar juhet ja sisendiplaat sai tagasi kinnitatud, et probleeme tulevikus vältida.
  • Võimendit on üritatud parandada. Detaile on vahetatud ja ühel kanalil on paaris kt864 ja kt819, mis ideaalis paari ei sobi. Režiimid said siiski paika ja nii ta jäi.
  • Kaitsesüsteem ei lubanud mitte kõlareid mängima. Tükk aega veetis see võimendi Eesti ühe parima Estonia 010 parandajamehe Jürka käes, kuid lõpuks hakkas pill uhkelt tööle. Viga peitus kaitsesüsteemis. Võimendi osa ise toimis.
  • Väga paigast olid algvoolud ja väljundi null, mis Jürka käes osavalt paika taas krutiti.
  • Keerati tuimemaks ka voolupiiraja ning mõõdetud võimsus 2x45w 8 oomi peal, 4 oomi peal teoreetilised 2x70w.


Ja muidugi ei meeldi mulle vaadata rökast võimendit, ehk pillid said välimuse värskenduskuuri.
Oli mõnus üle pika aja seda komplekti täitsa hästi mängimas kuulata.
Omanik tuli kaugelt Virumaalt võimendit üle vaatama ja kuulama. Oli rahul ja lõime käed.


Siinkohal edastaks ka oma kahetsustunde, et nivooindikaatorvideot ei teinud, aga küllap kunagi tuleb veel keegi huviline, kelle Estonia vajab timmi ja saan oma kahetsused likvideerida. Seniks aga korrektseid noote teile!

Pühapäev, 26. märts 2017

Esimene NAD

Kõvemad helimehed on kindlasti teadlikud sellisest võimenditootjast nagu NAD. Sattus mulle esimene selline tükk hooldusesse. Ja mudeliks minu arust kõige NAD'ilikum variant üldse - 3120 ehk ilma tämbriteta ja no võimalikult minimalistlik võimenditükk.


Esmapilgul hakkab silma järgnev:
  • Sisendite-väljundite paneel taga on horisontaalses asendis, mis annab parema ligipääsu kaablite ühendamisel ja muude asjade timmimisel, näiteks soft clippingu lubamine
  • Esipaneel on erakordselt tühi tänu tämbrite puudumisele, ainult loudness võimaldab tämbritega mängida
  • Balansi nupu lahendus on huvitav - Helivaljuse nupul on mõlema kanali jaoks eraldi regull, vaikimisi liiguvad need siiski koos. Balansinuppu eraldi ei ole
  • Tagapaneelil on eraldi välja toodud nii eelvõimendi väljundi kui ka lõppvõimendi sisendi RCA'd, mis võimaldab eraldi eel- või lõppvõimu kasutada. Eelvõimendit üksinda kasutavad paljud heligurmaanid ka entusiastlikult ära

Oli aeg manual välja otsida ja korpus avada. Võimendi helivaljuse nupp ragises, sisselülitamisel oli kuulda iseloomulikku heli ja ajast tulenevalt vajas pill ülevaatamist ja aegunud komponentide väljavahetamist.

Sisse vaadates hakkas silma:
  • Odavamapoolne trükkplaat.
  • Juhtmed ja ribbon kaablid suvalt veetud ning tundus nagu mõni oli üle joodetud.
  • Õrnemapoolne korpus
Ilmselt need punktid on aidanud kaasa võimendi hinna üsna heaks teha.
Mis ma siis tegin?
  • Vooluindikaator LED oli korpusesse vajunud. See läks omale kohale ilusti tagasi
  • Helipotekas ragises. Sai korraliku puhastuse. Pean märkima, et pote ise on hooldatav ja lahtine ning kahjuks üsna hästi pääseb korpuse jahutusavade vahelt tolm sinna tagasi
  • Sisse lülitades on kuulda NAD Welcome Hum, mis on kaasakäiv iseärasus sellel võimendil ja muretsemiseks põhjust pole. Igaks juhuks sai ära vahetatud viiviskaitsme kõik lüüdid. Welcome Hum säilis uhkusega

  • Väljundi null paika pandud. Ta õnneks oli üsna paigas, mis näitab, et detailid võimendil pole väga kulunud.
Pill mängib reipalt ja oma lahja võimsuse juures jätab sellise suure võimendi heli mulje. Olenemata odavamapoolsetest komponentidest on ilmselt tänu skeemi disainile saadud hea heli kätte. Aga no mine sa tea, mis seal tegelikult toimub. Panen siia ühe pildi veel lõpetuseks.
